[ 설계 CAD ] KSMDCAD 자동작도 프로그램

https://cafe.naver.com/techmecha/14878

기계요소(BEARING, BOLT외)...

출처는 여기가 아닌데 개발자분이 같은거 같으니 링크를 걸어놓는다





언제부터 섰는지는 기억이 안난다

아무튼 15년 이상은 된거 같다

cad2005버전 쓸때부터 섰던거 같다

설치형 프로그램이 아니고

lisp형태로 실행된다 그래서 캐드버전에 상관없이

리습만 로드해주면 실행된다

여러 요소들을 자동으로 그려주는 프로그램중 제일 설치가 쉽고 쓰기편하다

다만 예전꺼라 그런지 스냅이 꺼지는 버그가 있다

또한가지는 파이프탭이 빠져있다 그게 언제나 제일 아쉽다

* 압축파일은 글 제일 마지막에 있다

그리고 레이어 잡혀있는 도면 템플릿도 압축파일 안에 있다

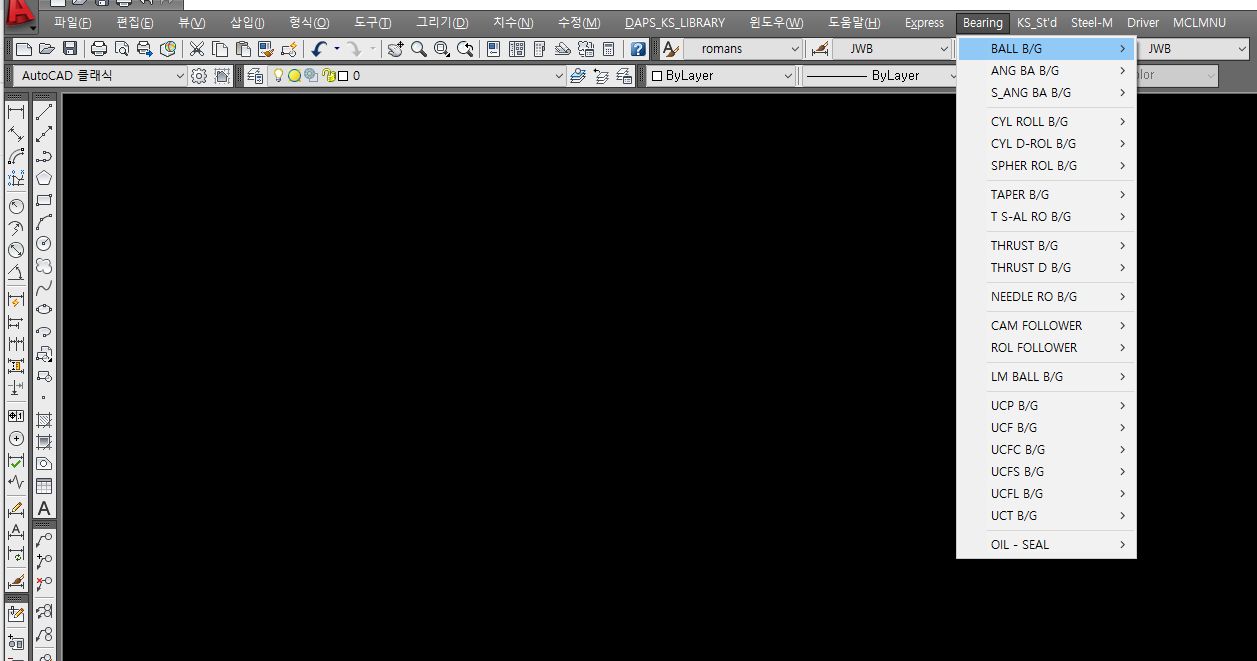

베어링

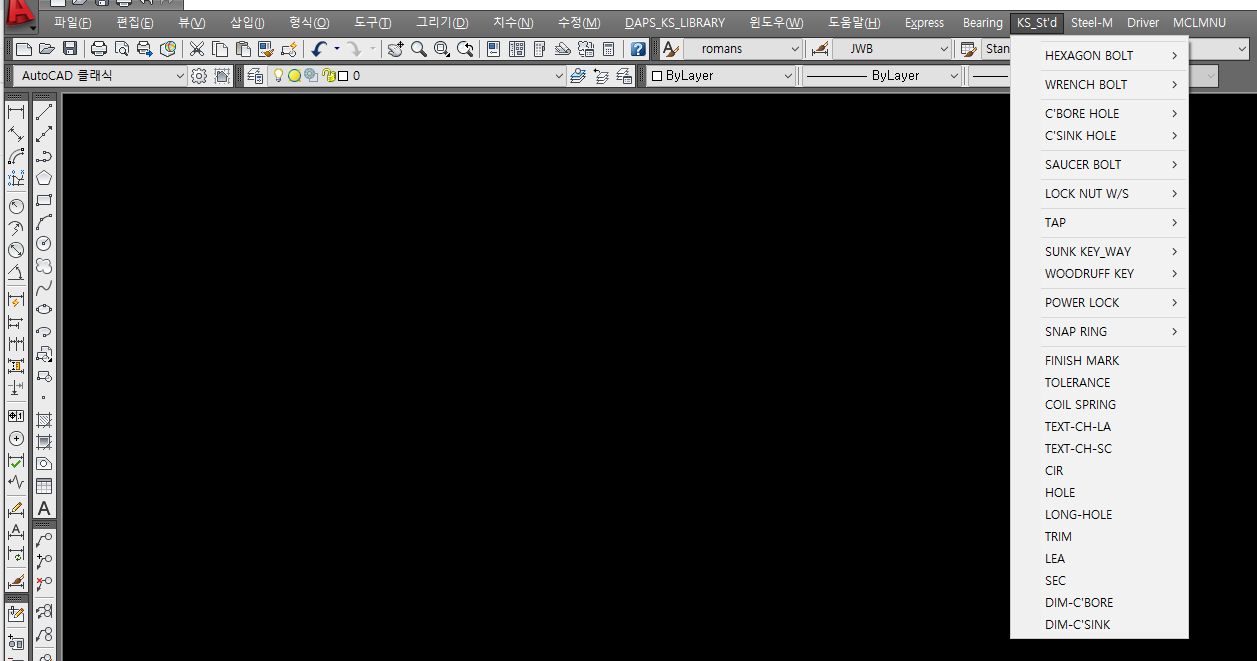

볼트,탭등 여러가지 요소들

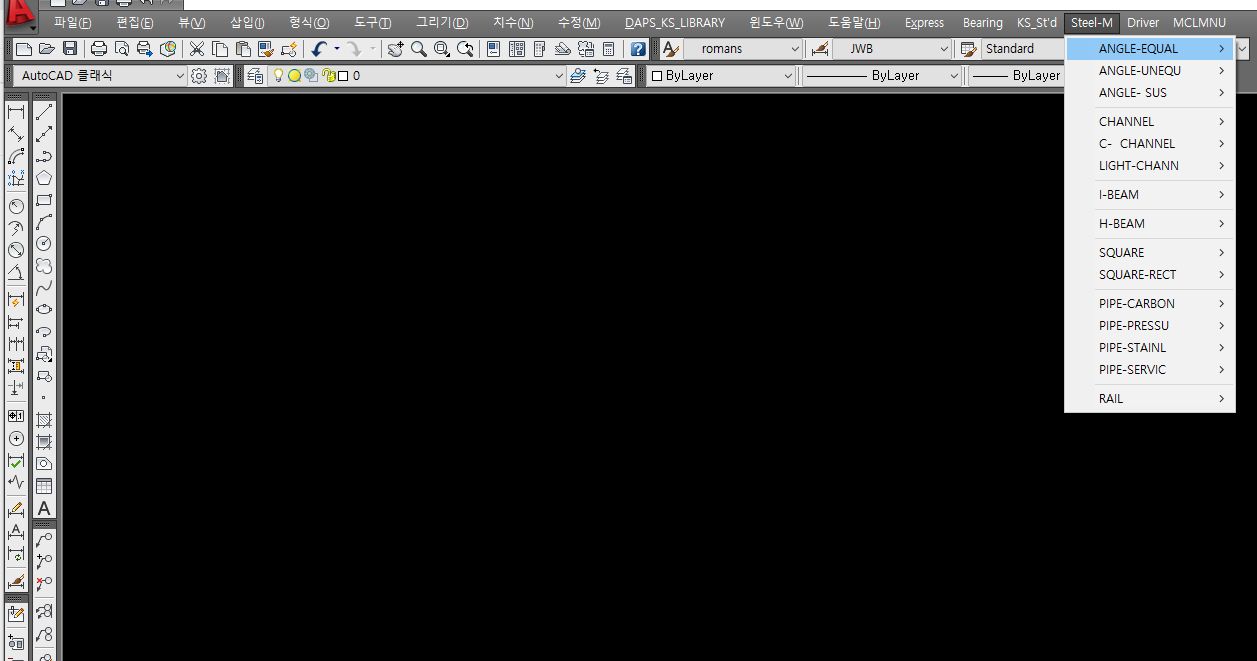

여러종류의 형강

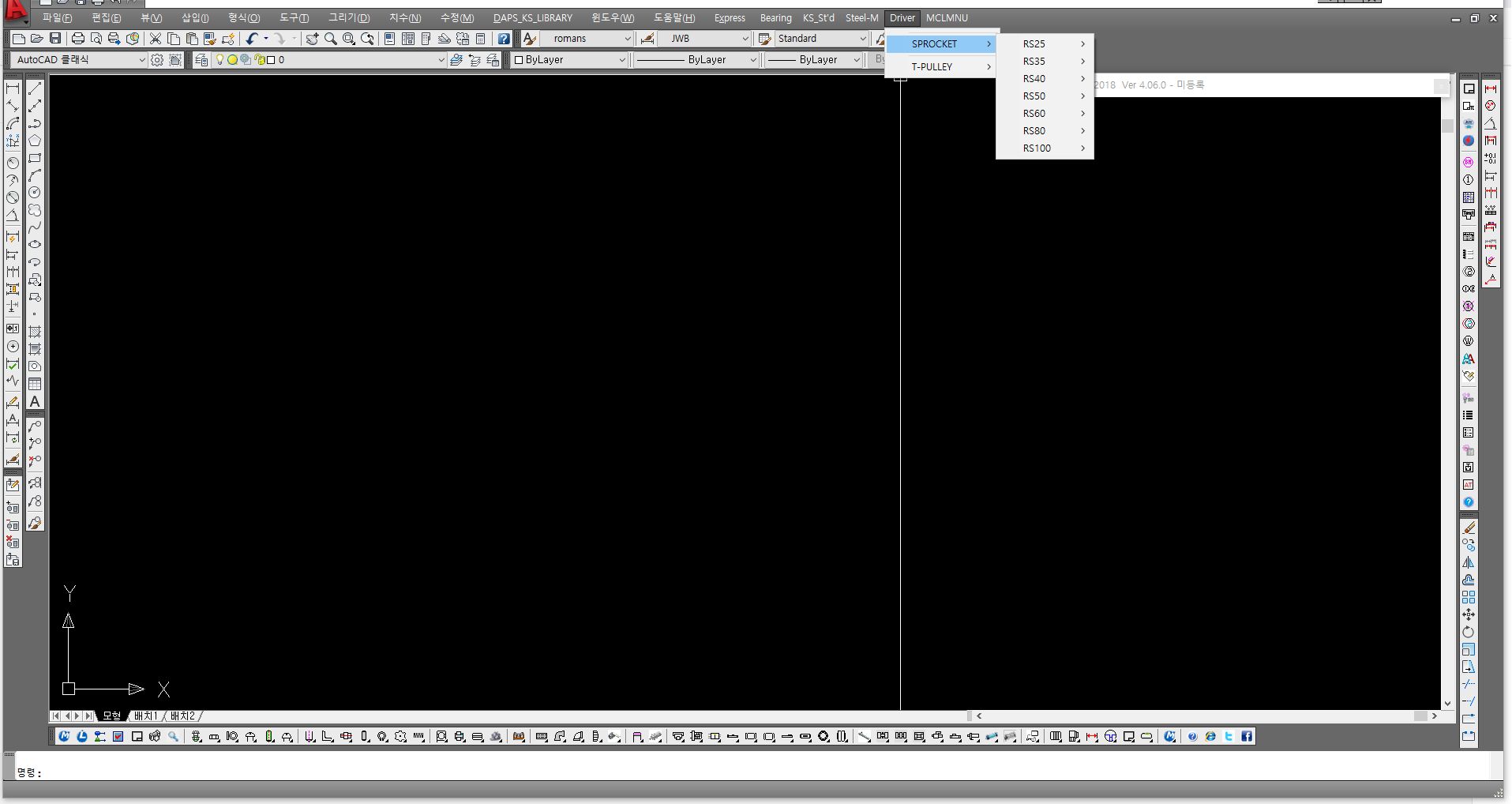

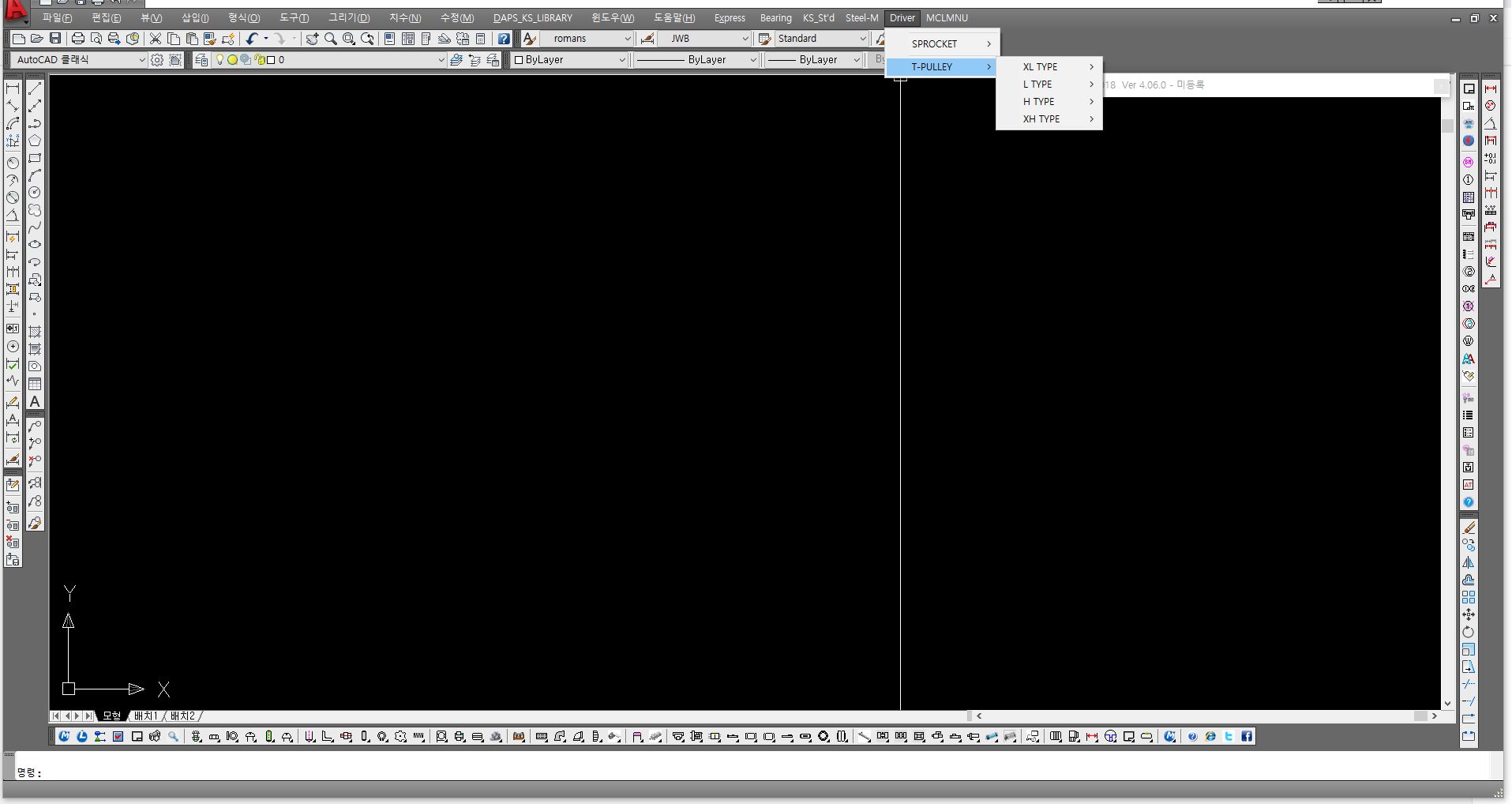

스프라켓

타이밍 풀리 종류가 많이없다

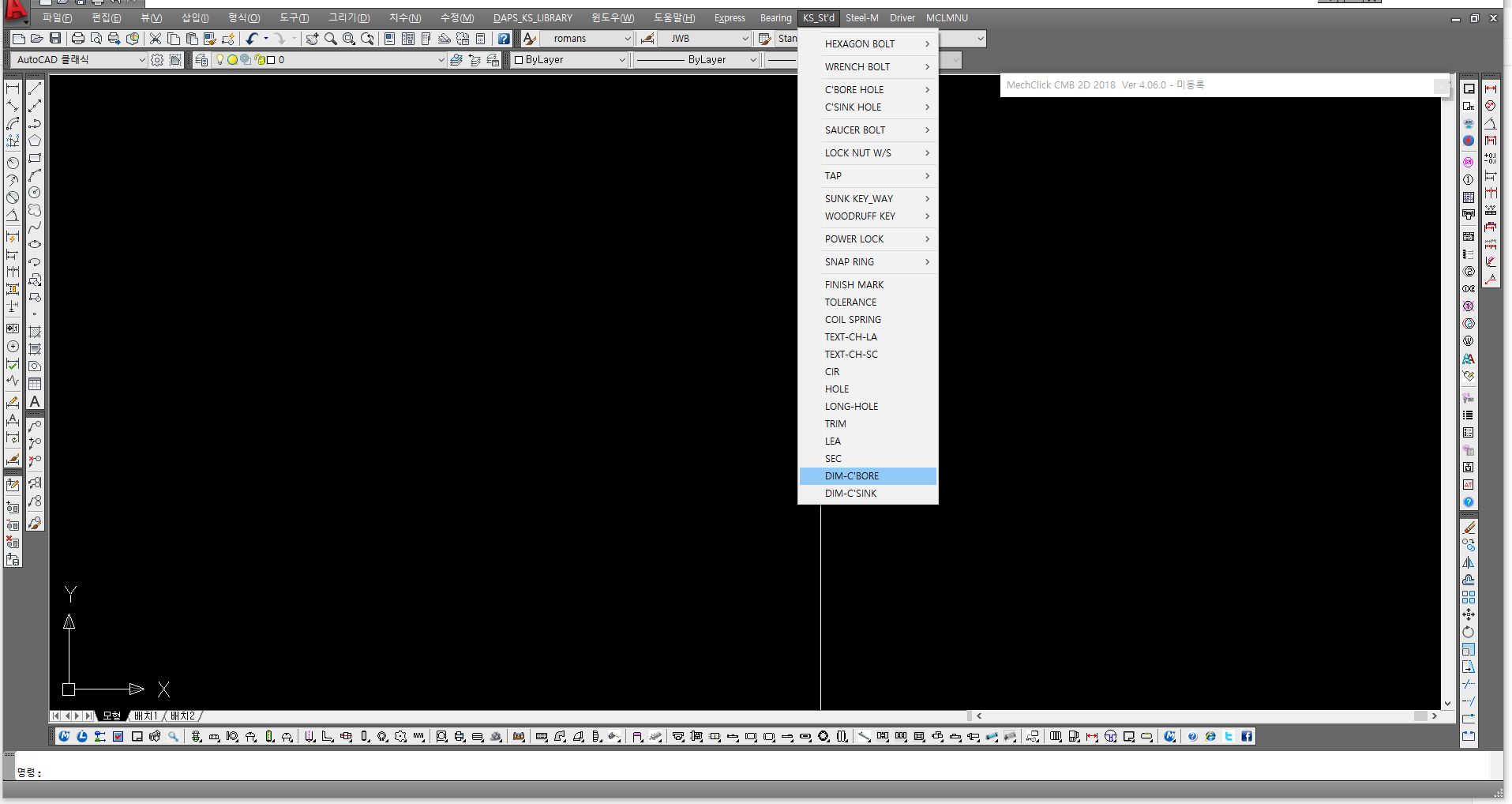

치수 넣기중 은근히 귀찮은 카운터보어 자동으로 텍스트도 넣어준다

하지만 회사마다 표시 양식이 조금씩 차이가 있어 쓰기는 그렇다

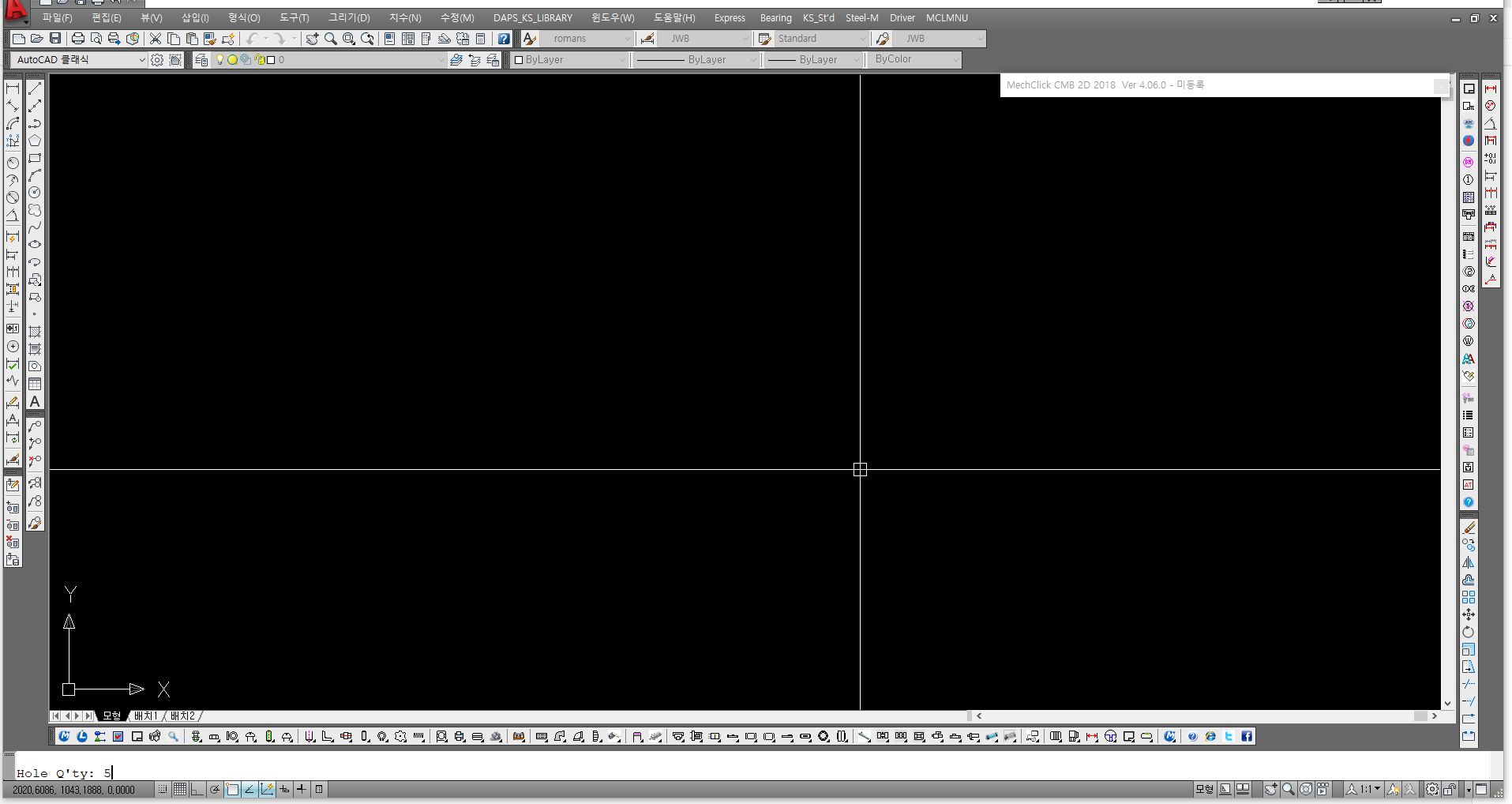

명령어창만 잘보면 된다 구멍은 5개

볼트 사이즈 m10 인데 숫자만 넣으면 된다

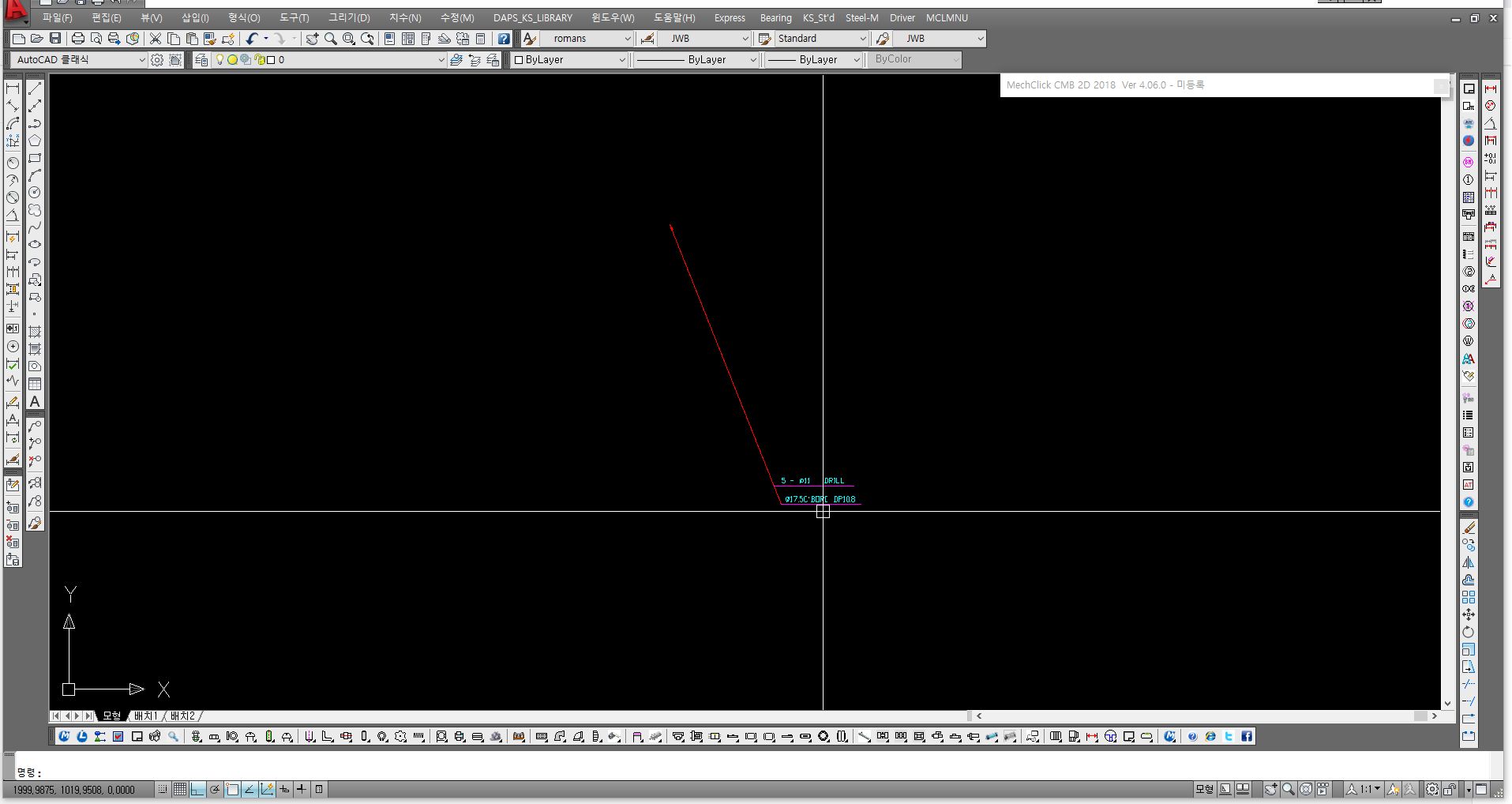

지시선 시작하는 위치

지시선 끝나는 위치



첫번째 글자 위치

2번째 글자 위치



짜자잔 하고 나타난다

작으니 확대해봄



내가 좋아했던 기능중 하나인

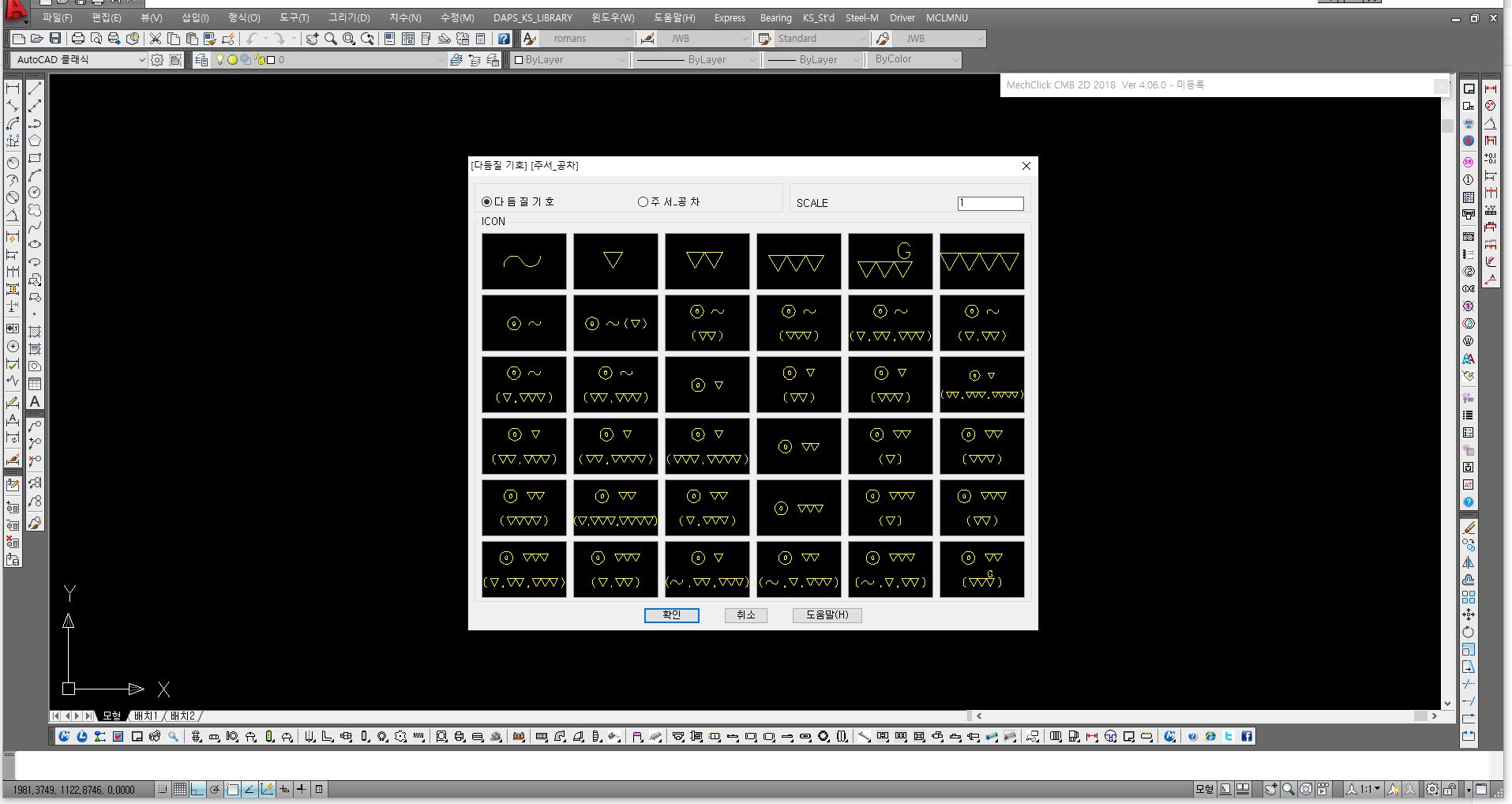

거칠기 표시랑 공차

치수 넣을려고하면 정말 귀찮다

공차넣는 리습이 편하기는 한데

다른 도면이나 버전 틀린 캐드에서 열면 이상해지는 경우가 있어 안쓴다

그래서 이기능을 많이 섰다

치수 스케일에 맞춰서 스케일 크기 넣어주면

입력 스케일에 맞게 크기도 맞춰서 작도해준다

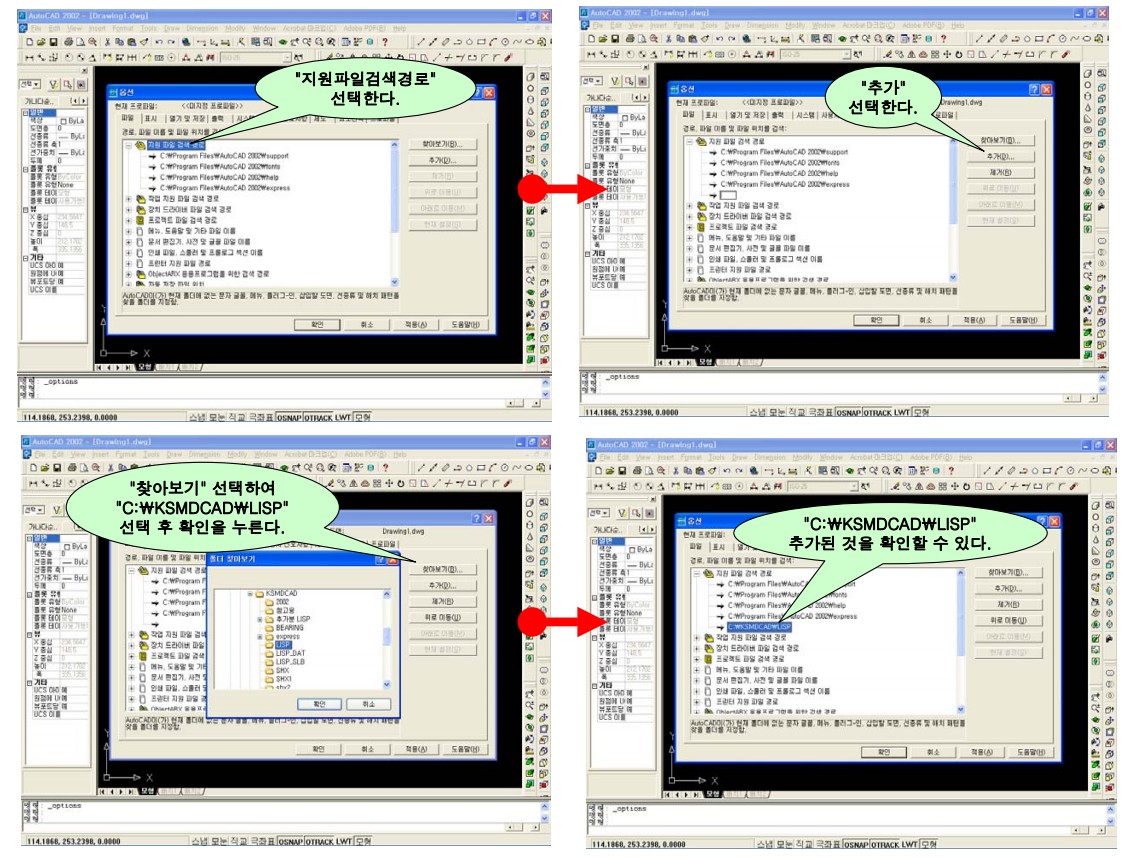

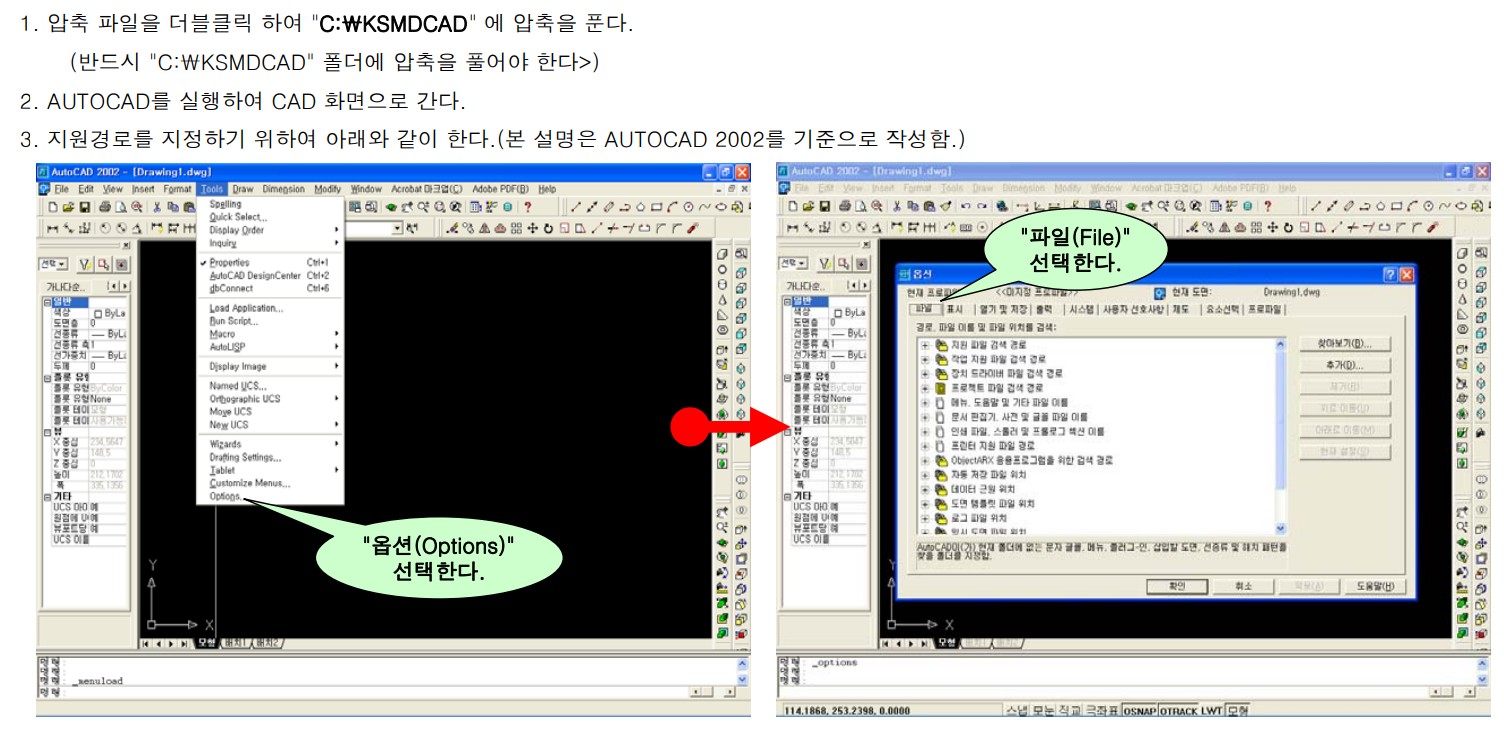

*설치방법



cad2007 인가 2008버전부터는

저 풀다운 메뉴가 없다

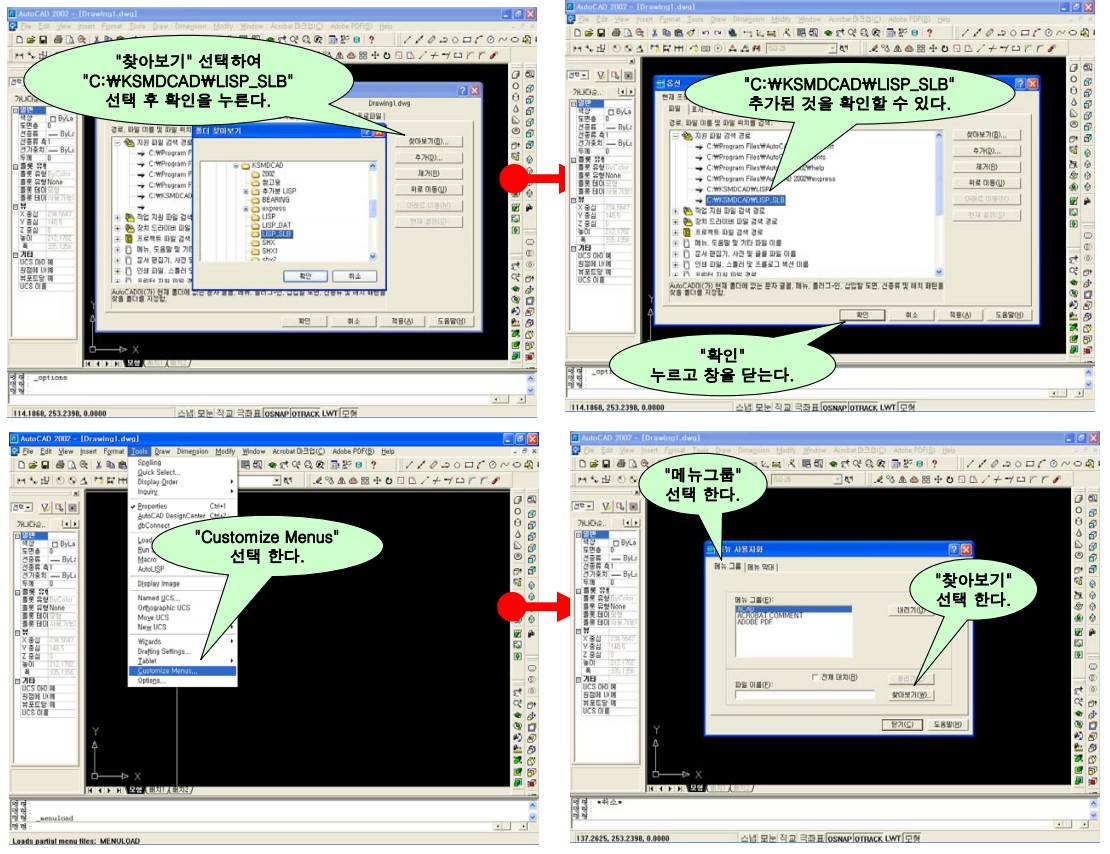

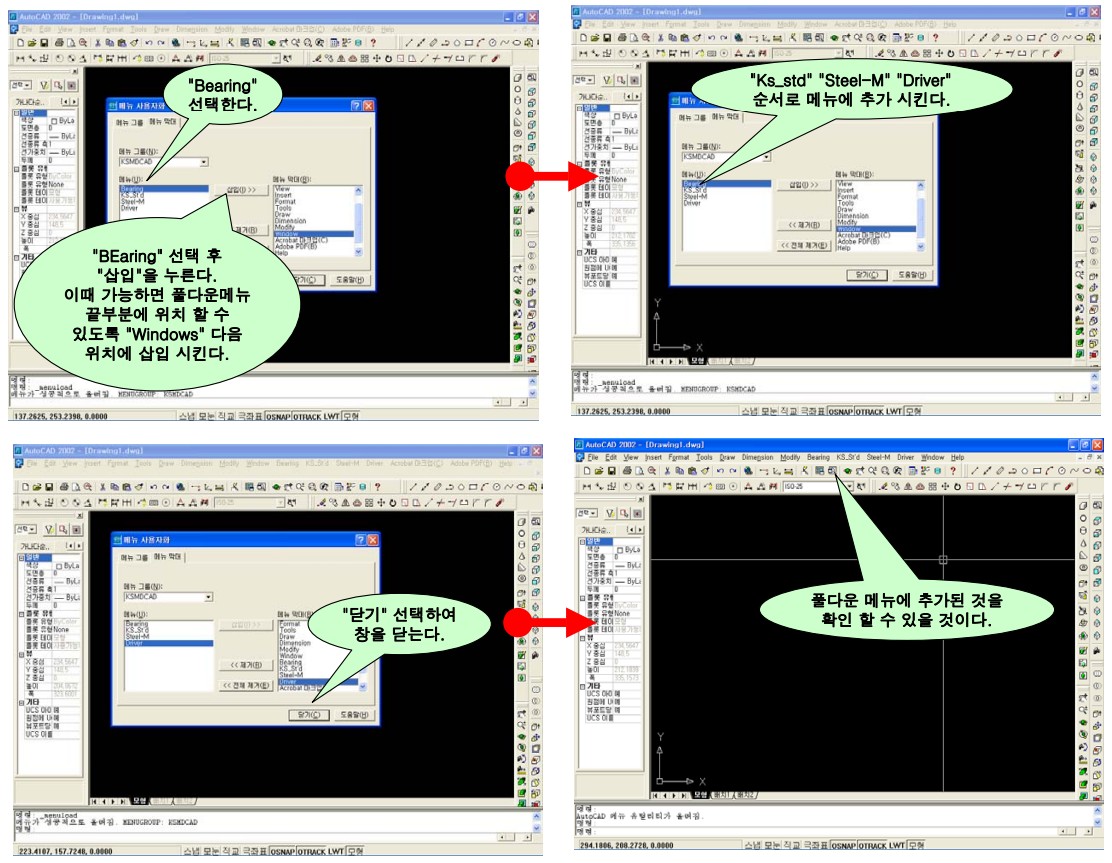

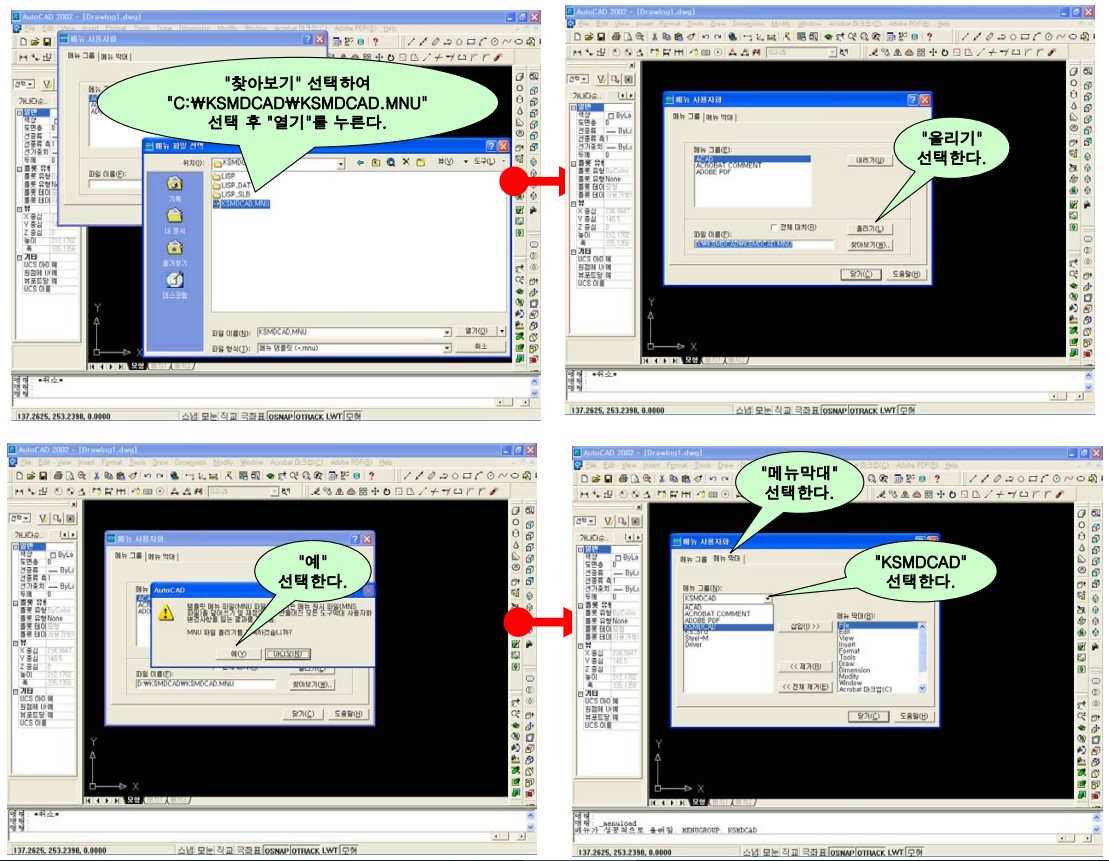

명령어 창에 menuload 입력하고 사진처럼 하면 자동으로 추가된다



이전버전일 경우 이렇게하면 되는데 쓰는 사람이 없을듯...

끝으로 리본메뉴를 쓰면 안나온다

당연한 얘기겠지만 그래서 클래식 모드로 바꿔준다

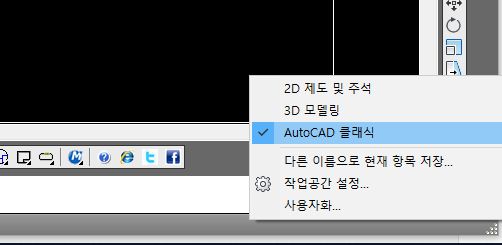

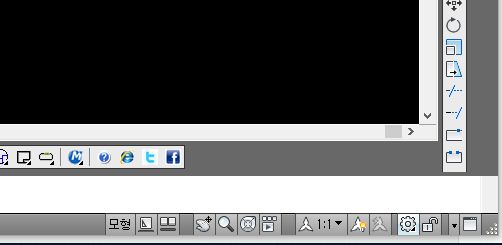

캐드 오른쪽 하단에 보면 톱니 모양이 있다 클릭해주자

오토캐드 클래식을 선택하면 나온다



끝으로 파일

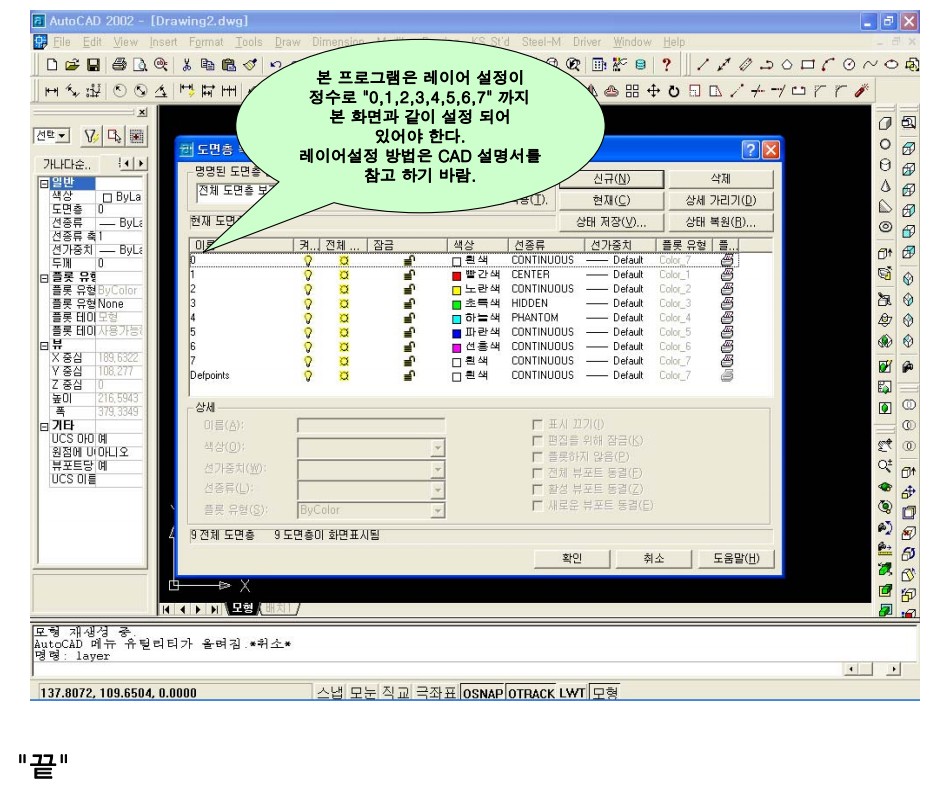

레이어 잡혀있는 PBangAZe.dwt 도면 템플릿도 같이 넣어놨으니

유용히 쓰면 좋겠다

KSMDCAD.zip

2.26MB
